Mon expérience avec le tuning d’un subwoofer en bass-reflex

Le bass-reflex paraît simple sur le papier : un volume, un évent, une fréquence d’accord et terminé. En pratique, c’est beaucoup plus sensible que ce que montrent les simulations. Entre les pertes réelles, les résonances, la voiture, les matériaux et les erreurs de calcul, j’ai vite compris pourquoi certains setups jouent fort mais sonnent mal.

J’ai construit plusieurs caissons en MDF pour tester différentes approches avec le même subwoofer. Le but n’était pas juste de faire du SPL, mais d’obtenir des basses profondes, propres et capables de descendre bas sans devenir brouillonnes.

Le matériel utilisé #

Subwoofer #

• 12 pouces orienté basses fréquences
• Double bobine
• Gros débattement
• Utilisation principalement musique électronique, phonk, hardcore, rebassed

Matériaux #

• MDF 18 mm
• Vis à bois + colle PU
• Renforts internes
• Joint silicone interne
• Event slot intégré

J’ai testé du MDF plus fin sur un ancien caisson. Mauvaise idée. Même si le subwoofer fonctionne, les panneaux vibrent, le grave devient moins propre et certaines fréquences créent des résonances parasites.

Le MDF 18 mm reste un bon compromis coût / rigidité pour un projet DIY.

Simulation sous WinISD #

Pourquoi WinISD reste indispensable #

Avant de découper quoi que ce soit, j’ai simulé plusieurs volumes et accords sous WinISD.

Le logiciel permet de visualiser :

• la courbe de réponse
• la fréquence d’accord
• la vitesse d’air dans l’évent
• l’excursion du subwoofer
• le délai de groupe

Sans simulation, on travaille quasiment à l’aveugle.

Les erreurs que j’ai faites au début #

Copier des caissons trouvés sur internet #

Très mauvaise approche.

Beaucoup de plans partagés :

• ne correspondent pas au vrai volume interne
• oublient le déplacement du sub
• ignorent le volume de l’évent
• ont des évents trop petits

Résultat :

• bruit d’air
• accord incohérent
• grave mou
• énorme pic autour d’une fréquence précise

Accorder trop haut #

Mon premier accord était autour de 40 Hz.

Sur certaines musiques ça tapait fort, mais :

• presque aucune infra
• son fatigant
• grave très “one note”

J’ai ensuite testé un accord plus bas autour de 32-34 Hz, beaucoup plus agréable pour :

• phonk
• rebassed
• électro
• infra bass

Le subwoofer descendait beaucoup mieux sans devenir agressif.

Construction du caisson #

Importance des renforts #

Un gros problème des caissons DIY, c’est la flexion des panneaux.

Même un MDF épais peut vibrer si :

• les panneaux sont trop grands
• il n’y a pas de renforts
• le sub pousse fort

J’ai ajouté :

• traverses internes
• renforts croisés
• double façade avant

Différence immédiate :

• grave plus propre
• moins de vibrations parasites
• meilleure sensation d’impact

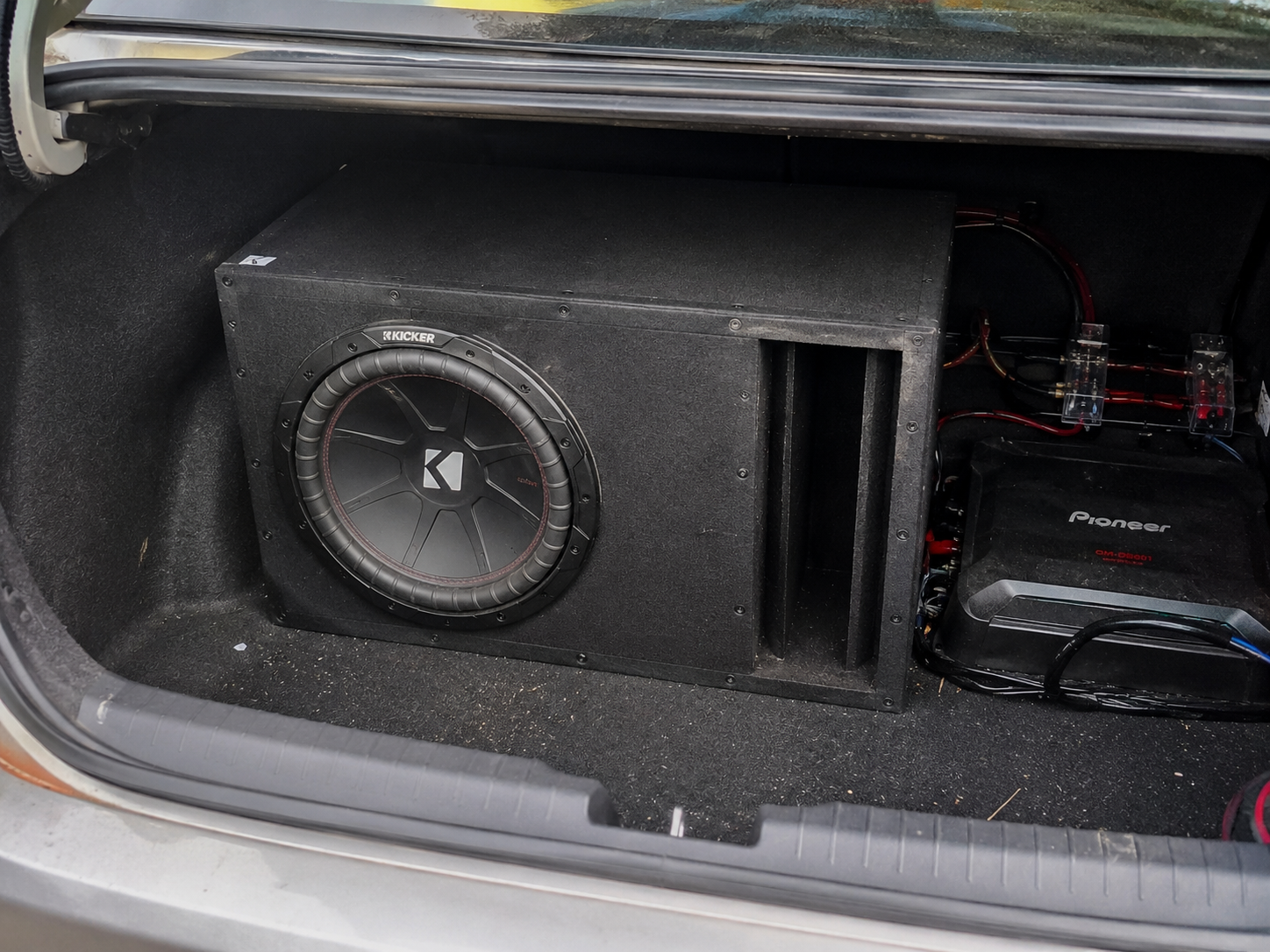

L’évent slot #

J’ai choisi un évent slot intégré plutôt qu’un tube PVC.

Avantages :

• plus simple à intégrer
• grande surface possible
• esthétique plus propre

Mais il faut faire attention :

• aux angles trop serrés
• à la surface insuffisante
• à la longueur réelle de l’évent

J’ai sous-estimé la vitesse d’air au début. À fort volume, l’évent sifflait légèrement.

Après augmentation de la surface :

• moins de compression
• moins de bruit
• basses plus propres

Mesures REW : la réalité après les simulations #

Les simulations WinISD donnent une base. Mais une fois dans une voiture ou une pièce réelle, tout change.

J’ai utilisé :

• micro de mesure
• REW
• sweep de fréquences

Ce qui m’a surpris #

Le gain cabine #

Dans une voiture, les basses fréquences sont énormément amplifiées.

Certaines fréquences devenaient beaucoup trop fortes alors qu’elles semblaient équilibrées dans WinISD.

Le comportement réel dépend :

• du coffre
• du placement
• de l’orientation du sub
• des vibrations de carrosserie

Un simple changement d’orientation du caisson modifiait complètement la réponse.

Les creux impossibles à corriger #

Certaines fréquences disparaissaient presque totalement à la position d’écoute.

Même avec EQ :

• impossible de réellement corriger
• perte de puissance
• distorsion plus élevée

À ce moment-là, j’ai compris que :

• le placement est aussi important que le DSP
• une bonne acoustique vaut mieux qu’un boost massif

Ce qui a réellement marché #

Ce qui n’a pas marché #

L’importance du délai de groupe #

Au début je regardais uniquement :

• la réponse SPL
• l’excursion
• la puissance

Erreur.

Le délai de groupe change énormément la sensation des basses.

Un caisson qui joue très fort peut devenir :

• lent
• brouillon
• “boomy”

J’ai préféré sacrifier un peu de SPL pour obtenir :

• un grave plus propre
• une meilleure attaque
• moins de traînage

Ce que j’aurais fait différemment #

Utiliser REW dès le début #

J’ai perdu énormément de temps à “tuner à l’oreille”.

Les mesures montrent immédiatement :

• les pics
• les creux
• les résonances
• les problèmes d’accord

Prévoir plus de volume pour l’évent #

Les évents prennent énormément de place dans un vrai caisson.

Entre :

• la longueur nécessaire
• les renforts
• le déplacement du sub

Le volume utile diminue vite.

Tester plusieurs orientations #

L’orientation du caisson change parfois plus le résultat que :

• l’EQ
• le gain
• le filtre

Dans certaines configurations :

• sub vers l’arrière = plus d’infra
• sub vers le haut = grave plus diffus
• évent proche d’une paroi = résonances

Conclusion #

Le tuning d’un subwoofer bass-reflex est beaucoup plus complexe qu’un simple calcul de fréquence d’accord.

Les simulations sont essentielles, mais elles ne remplacent jamais :

• les mesures réelles
• les tests
• l’expérimentation

Le plus gros apprentissage pour moi :

• un caisson équilibré et bien conçu sonne souvent mieux qu’un setup uniquement orienté SPL
• les détails mécaniques comptent énormément
• la rigidité et l’évent sont aussi importants que le subwoofer lui-même

Et surtout : mesurer change complètement la manière de construire un système audio.
